視膜面破損的具體情況不同，修復(fù)工作可分為以下幾種方式：

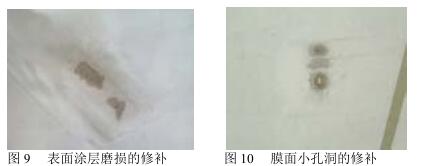

        1. 如果僅僅是局部膜材的表面涂層磨損、基布織物的纖維完好，可用高性能透明膠粘貼或熱合在磨損區(qū)域，如圖 9所示。



        2. 如果膜面破壞范圍長度小于 50mm，剪一橢圓形或圓形膜布，作為補(bǔ)強(qiáng)層焊接在破壞區(qū)域的上面，參見圖 10。













        3. 如果膜面破壞范圍長度超過 50mm但小于 300 mm， 準(zhǔn)備一長度和寬度比破壞 范圍大 150mm的膜條，作為補(bǔ)強(qiáng)層焊接在破壞區(qū)域的膜面上。



        4. 如果膜面破壞部分超過 300mm 長， 需將整個破壞的單元拆下運(yùn)回工廠修補(bǔ)或更換整個單元。



        上述 1~3 的情況是現(xiàn)場修補(bǔ)， 具體修補(bǔ)方法隨所用膜材種類而定。

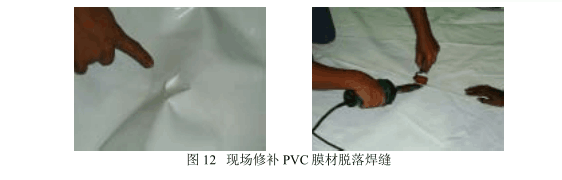

        PVC涂層覆蓋的膜材料可采用熱風(fēng)機(jī)修補(bǔ)；將待補(bǔ)區(qū)域清理干凈、鋪放平整，補(bǔ)丁鋪在待焊面上，用熱風(fēng)將膜材表面的 PVC涂層融化，再將補(bǔ)丁與下層膜用小滾輪壓緊使其牢固地連在一起。圖 11 是用于PVC膜材現(xiàn)場修補(bǔ)的熱風(fēng)機(jī)，使用時用錫紙將出風(fēng)口做成鴨嘴形以控制風(fēng)流。圖 12 所示為現(xiàn)場修補(bǔ) PVC膜材脫落焊縫的情況。













        對 PTFE涂層覆蓋的膜材，需在補(bǔ)丁與原破壞的膜材間加 一層氟化乙丙烯（FEP）薄膜，參見圖 13；再用專用手提焊接設(shè)備（類似于烙鐵， 圖 14）壓緊在補(bǔ)丁上，用高溫使 FEP薄膜融化從而將補(bǔ)丁焊接在膜面上。圖 15 所示為某 PTFE膜材工程膜面破損的現(xiàn)場修補(bǔ)實(shí)例。









        具體操作時要注意加熱溫度和加熱時間的把握，既要使待焊膜材的表面涂層或 FEP薄膜充分融化從而能牢固粘在一起，又要防止因過熱而燒焦膜材。修補(bǔ)的補(bǔ)丁一般補(bǔ)在外表面。在氣候潮濕的地區(qū)，應(yīng)在內(nèi)外表面分別焊接同樣大小的補(bǔ)丁，以防修補(bǔ)區(qū)域因潮濕發(fā)霉而產(chǎn)生污染。



        關(guān)于膜結(jié)構(gòu)受損修補(bǔ)哈佛膜結(jié)構(gòu)就給大家講解到這里。深圳市哈佛空間綠色工程有限公司，是一家全面掌握深圳膜結(jié)構(gòu)、氣膜結(jié)構(gòu)、ETFE氣枕膜結(jié)構(gòu)、單層ETFE膜結(jié)構(gòu)等技術(shù)的企業(yè)，專業(yè)提供膜結(jié)構(gòu)設(shè)計(jì)、方案、施工圖紙、安裝維護(hù)的一體化膜結(jié)構(gòu)公司，哈佛膜結(jié)構(gòu)公司秉誠“質(zhì)量、安全并存，用心鑄就經(jīng)典”的服務(wù)理念，為客戶提供優(yōu)質(zhì)的、全面的、放心的膜結(jié)構(gòu)。如需了解更多膜結(jié)構(gòu)相關(guān)咨詢，請登陸深圳市哈佛空間綠色工程有限公司官網(wǎng)：http://www.goldwcrp.cn，或撥打咨詢熱線0755-3284570
